Respuesta rápida: La NOM-003-SEGOB-2011 pide que una señal de protección civil mida al menos 125 cm² si se lee a 5 metros o menos; a mayor distancia, su superficie debe cumplir S ≥ L²/2000. A 10 m, por ejemplo, pide 500 cm² (25 × 25 cm). La norma no fija una altura oficial: pide que la señal se vea sin obstáculos.
La medida oficial de un señalamiento de protección civil no es un tamaño fijo: depende de la distancia desde la que alguien tiene que leerlo. La norma da una fórmula y una tabla de ejemplos, así que basta con medir el recorrido para saber qué tamaño pedir.
Con la altura pasa lo contrario, porque no hay una cifra oficial y conviene saberlo antes de que alguien te asegure lo contrario en una revisión.
Puntos clave
- Medida mínima: 125 cm² para señales que se leen a 5 m o menos.
- Fórmula oficial: S ≥ L²/2000, con S en metros cuadrados y L en metros; en centímetros cuadrados equivale a S ≥ 5 × L².
- Tabla de la norma: a 10 m, 500 cm²; a 20 m, 2,000 cm²; a 50 m, 12,500 cm².
- Altura: ni la NOM-003-SEGOB ni la NOM-026-STPS fijan una altura de colocación; la que sí está normada es la del extintor, a no más de 1.50 m.
- Punto de reunión: la norma describe la señal, no una marca en el piso; su tamaño se calcula con la misma fórmula.
- Texto: el aviso debajo de la señal no puede medir más de la mitad de su altura.
¿Cómo se calcula la medida mínima de una señal?
La NOM-003-SEGOB-2011 relaciona el área de la señal con la distancia máxima desde la que se va a observar. Para distancias mayores de 5 metros, la superficie debe cumplir S ≥ L²/2000, donde S es el área en metros cuadrados y L la distancia en metros. La propia norma da la versión directa: S ≥ 5 × L².
- Ejemplo: en un pasillo de 12 m, la señal del fondo necesita al menos 5 × 144 = 720 cm². Una de 25 × 25 cm (625 cm²) se queda corta, mientras que una de 30 × 30 cm (900 cm²) o una de 20 × 40 cm (800 cm²) cumplen. Para distancias de 5 m o menos, el mínimo es fijo: 125 cm².
Si quieres saber además qué color, forma y símbolo lleva cada señal se explica en cómo se clasifican las señales de protección civil, así que aquí nos quedamos con los centímetros.
¿Qué medida necesitas según la distancia?
La tabla 4 de la NOM-003-SEGOB-2011 da ejemplos que ya cumplen la fórmula, según la forma de la señal:
| Distancia de lectura | Superficie mínima | Cuadrado (lado) | Círculo (diámetro) | Triángulo (lado) | Rectángulo (base x altura) |
| 5 m | 125 cm² | 11.2 cm | 12.6 cm | 17.0 cm | 18.2 × 9.1 cm |
| 10 m | 500 cm² | 22.4 cm | 25.2 cm | 34.0 cm | 36.6 × 18.3 cm |
| 15 m | 1,125 cm² | 33.5 cm | 37.8 cm | 51.0 cm | 54.8 × 27.4 cm |
| 20 m | 2000 cm² | 44.7 cm | 50.5 cm | 68.0 cm | 73.0 × 36.5 cm |
| 25 m | 3,125 cm² | 55.9 cm | 63.1 cm | 85.0 cm | 91.2 × 45.6 cm |
| 30 m | 4,500 cm² | 67.1 cm | 75.7 cm | 101.9 cm | 109.6 × 54.8 cm |
| 50 m | 12,500 cm² | 111.8 cm | 126.2 cm | 169.9 cm | 182.6 × 91.3 cm |
El triángulo necesita lados más largos que el cuadrado para la misma distancia porque, con el mismo lado, cubre menos área. Por eso una señal de precaución suele verse más grande que una informativa colocada en el mismo pasillo.
¿Hasta qué distancia se lee cada medida comercial?
Las medidas que se piden con más frecuencia no son las de la tabla, sino números redondos. Con la misma fórmula se puede saber hasta dónde cumple cada una:
| Medida de la señal | Superficie | Cumple hasta... | Dónde suele funcionar |
| 15 × 15 cm | 225 cm² | 6.7 m | Consultorio, oficina pequeña, baño |
| 20 × 20 cm | 400 cm² | 8.9 m | Pasillo corto, recepción |
| 25 × 25 cm | 625 cm² | 11.2 m | Aula, local comercial, pasillo mediano |
| 20 × 40 cm | 800 cm² | 12.6 m | Ruta de evacuación y salida de emergencia sobre puerta |
| 30 × 30 cm | 900 cm² | 13.4 m | Áreas comunes, comedor, oficina abierta |
| 30 × 40 cm | 1,200 cm² | 15.5 m | Estacionamiento techado, almacén chico |
| 40 × 40 cm | 1,600 cm² | 17.9 m | Bodega, patio, punto de reunión en estacionamiento |
| 60 × 60 cm | 3,600 cm² | 26.8 m | Nave industrial, patio de maniobras |
La columna "cumple hasta" es el cálculo de la norma; la de uso es orientativa.
¿Existe una altura oficial para colocar las señales?
No: la NOM-003-SEGOB-2011 no fija una altura en centímetros. Pide colocar las señales según el análisis del inmueble, con tiempo suficiente para leerlas y, en el caso de las de precaución, antes de que la persona quede expuesta al riesgo.
Lo que sí tiene altura normada es el extintor: la NOM-002-STPS-2010 (numeral 7.17, inciso f) pide colocarlo a no más de 1.50 m, medidos del piso a su parte más alta. La señal de extintor va por encima del equipo, de modo que se vea aunque haya gente o mobiliario delante.
Para el resto, en la práctica funcionan tres criterios:
- Señales de recorrido (ruta de evacuación, salida de emergencia): por encima de la altura de las cabezas, para que no las tape la gente que camina por el pasillo.
- Señales que se leen de cerca (prohibido fumar, avisos en puertas): a la altura de la vista de una persona de pie.
- Señales que deben verse de lado: en formato tipo bandera, perpendiculares al muro, para que se lean desde el pasillo y no solo de frente.
Si tu programa interno, tu verificador o el reglamento de tu municipio piden una altura concreta, esa es la que manda.
¿Qué medida lleva el punto de reunión, también en piso?
La señal de punto de reunión cuenta con fondo verde, con cuatro flechas que apuntan a un centro. Su tamaño se calcula igual que el de cualquier otra señal, con la distancia desde la que la tienen que encontrar las personas que evacúan.
La marca pintada en el piso no aparece en la norma, así que no tiene una medida oficial. Su tamaño suele decidirse por cuántas personas se van a reunir ahí y por lo que pida el programa interno del inmueble. Lo que sí recomendamos es no depender solo del piso: con el lugar lleno de gente o con autos estacionados, la marca deja de verse.
¿Cuánto puede medir el texto de una señal?
El texto (la norma lo llama aviso) es opcional y refuerza el mensaje del símbolo.
- Fuera de la señal: va debajo, en un rectángulo de no más del 50 % de la altura de la señal y no más ancho que ella.
- Dentro de la señal: solo en las informativas, y la frase no puede medir más de un tercio de la altura del símbolo.
En una señal de 20 × 20 cm, el aviso de abajo no debe pasar de 10 cm de alto. Agrandar el texto para que "se lea mejor" achica en proporción el símbolo, que es lo que se reconoce primero.
¿Qué material conviene según la medida?
En interiores y hasta unos 30 × 40 cm, el estireno es lo más común porque es ligero. Para señales tipo bandera o piezas que reciben golpes, el PVC espumado aguanta mejor; y en exterior, a partir de 40 × 40 cm, conviene un material rígido como el alucobond o la lámina.
El detalle de cada uno está en la guía de materiales para señalética de protección civil.

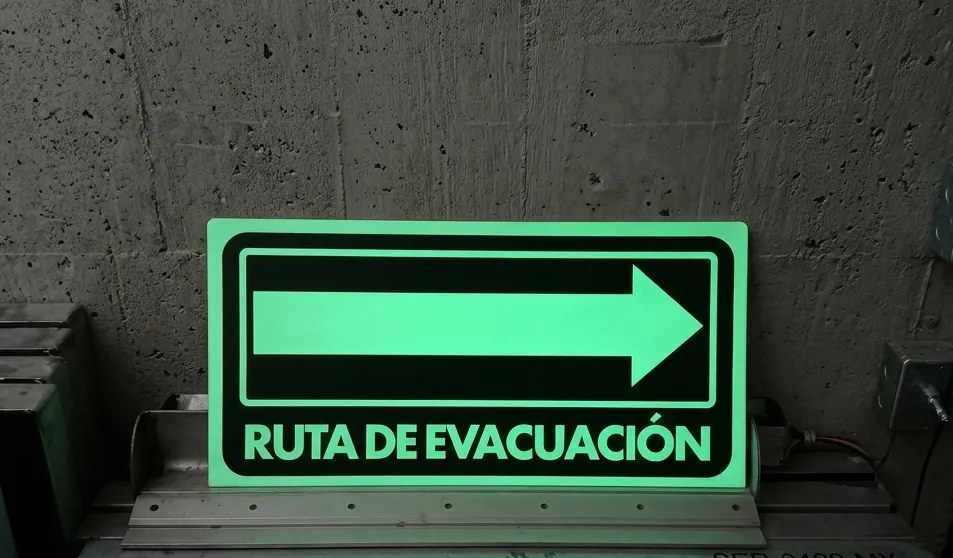

En rutas de evacuación, escaleras y salidas de emergencia, la norma pide que la señal se vea en cualquier condición, incluso con un corte de luz. Ahí la versión fotoluminiscente resuelve sin cambiar la medida.
Si ya mediste tus recorridos, en Nyne Print fabricamos los señalamientos de protección civil con la medida que pide cada distancia. Escríbenos por WhatsApp con la lista de señales, la distancia de lectura de cada una y si van en interior o exterior, y te ayudamos a elegir medida y material antes de producir.
La opinión de la experta
La norma no te da una medida única, así que lo primero que pregunto es qué tan grande es tu espacio y desde qué tan lejos se tiene que ver la señal. En un espacio pequeño, como nuestro taller, una de 20 × 20 o de 25 × 25 cm funciona muy bien; en una bodega o una planta ya recomiendo señales más grandes, por ejemplo de 40 × 30 cm.
— Eunice González, CEO de Nyne Print
No en lo esencial, porque las dos piden un mínimo de 125 cm² para distancias cortas y relacionan la superficie de la señal con la distancia de observación.
Sí, porque la norma fija un mínimo y no un máximo. Lo que sí cuida es la proporción: el símbolo debe dominar sobre el texto y el aviso no puede crecer más de la mitad de la altura de la señal.
Toma el punto más lejano desde el que alguien debería ver la señal para actuar a tiempo: el inicio del pasillo, la entrada de la nave o la puerta del área. Mide en línea recta hasta el lugar donde irá la señal y usa ese número en la fórmula.
No. La NOM-003-SEGOB-2011 describe señales que se colocan donde se puedan ver, y las marcas en piso se tapan con personas, mobiliario o autos justo cuando más se necesitan.
Conviene revisarlas antes de cada simulacro y después de cualquier cambio en el acomodo del inmueble, porque mover un estante puede alargar la distancia de lectura o esconder la señal.
